Produktbeskrivelse

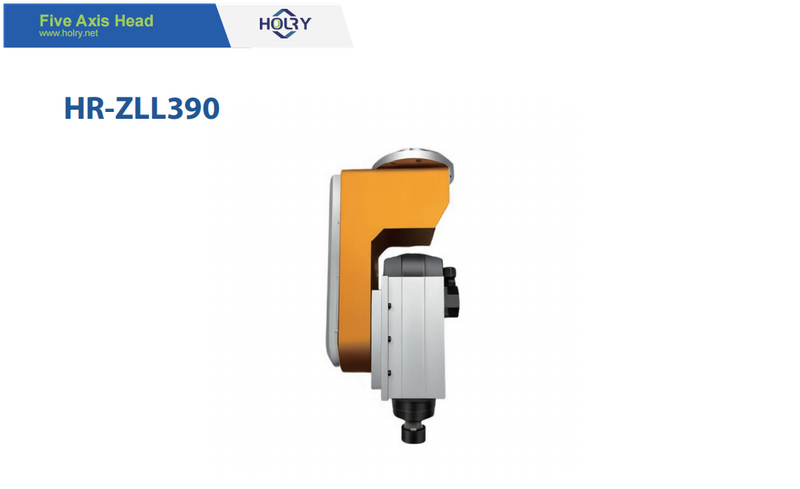

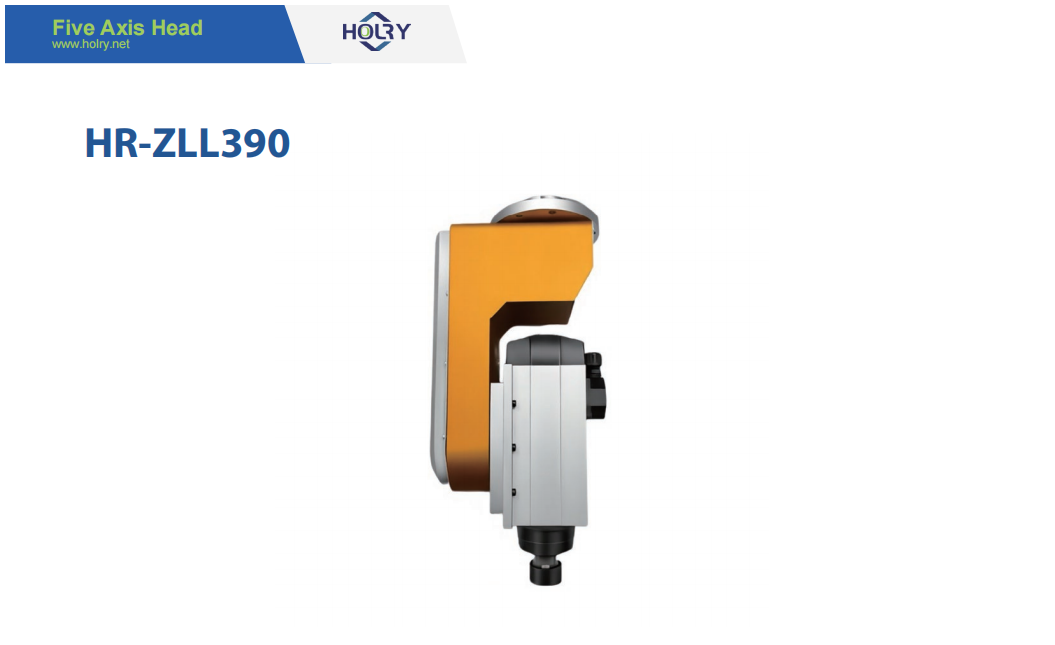

HOLRY HR-ZLL390 er et højtydende, mellemklasse CNC 5-akset fræsehoved konstrueret til at bygge bro mellem adræthed og kraft. Med en robust A/C Dual-Axis (Double Swing) struktur er HR-ZLL390 optimeret til samtidig 5-akset koblingsbearbejdning af komplekse geometrier. Det er det førende valg for producenter, der søger en balance mellem højhastighedsefterbehandling og moderat kraftig skæring i luftfarts-, medicinal- og avancerede formindustrier.
Optimeret dynamisk respons: ZLL390 er designet med en dæmpningsstruktur med høj stivhed, der minimerer harmoniske vibrationer, hvilket sikrer en spejllignende overfladefinish selv under hurtig 5-akset konturering.
Overlegen drejningsmoment og belastningskapacitet: Som en strategisk opgradering til HR-ZLL300 har 390-modellen forstærkede gearreduktioner og større lejestøtter, hvilket giver mulighed for højere materialefjernelseshastigheder og større værktøjsdiametre.
Sub-Micron repeterbarhed: Udstyret med førsteklasses absolut encodere opnår den en ensartet positioneringsnøjagtighed på $le 0,005 mm$ , der opfylder de strenge tolerancer, der kræves for turbineblade og medicinske implantater.
Avanceret termisk styring: Et integreret væskekølekredsløb løber gennem spindel- og aksemotorerne for at undertrykke termisk ekspansion og bibeholde TCP (Tool Center Point) stabilitet under 24/7 produktionscyklusser.
Plug-and-Play-integration: Fuldt kompatibel med industristandard CNC-controllere, inklusive Siemens 840D, Fanuc 31i og Heidenhain TNC 640 , hvilket muliggør problemfri eftermontering af portal- og brotypemaskiner.
| Del nr. | HR-ZLL390 | |
| Materiale | Støbt aluminium | |
| Enhed | A-akse | C-aksen |
| Servo motor | 80SE100-57530 | 80SE100-57530 |
| Gearkasse | Harmonisk | Harmonisk |
| Forhold | 1:120 | 1:120 |
| Nominelt drejningsmoment (Nm) | 67 | 67 |
| Maks. Øjeblikkeligt drejningsmoment (Nm) | 167 | 167 |
| Akse Maksimal rotationsvinkel | ±110 | ±360 |
| Aksepositioneringsnøjagtighed | 1 Arcmin | 1 Arcmin |
| Vægt (KG) | 12 |
|
| Hovedaksel pendel længde | ≤200MM | |
| Spindel effektområde | 1,5-6KW | |
Luftfartskomponenter: Præcisionsbearbejdning af små til mellemstore pumpehjul, blisker og strukturelle beslag.
Fremstilling af medicinsk udstyr: Højhastighedsproduktion af komplekse ortopædiske implantater og specialiserede kirurgiske værktøjer.
Automotive Engineering: Indviklede brændstofsystemkomponenter, motorprototyper og belysningsforme.
Præcisionsform og -støbeform: Multi-akset dyb hulrumsfræsning til sprøjtestøbeforme, der kræver efterbehandling i høj hastighed.
HR -ZLL390 repræsenterer 'Sweet Spot' for præcisionsteknik. Det tilbyder den forbedrede skærekraft af et større hoved uden den tunge masse, der bremser dynamisk respons. Ved at integrere ZLL390 i din værktøjsmaskine eliminerer du begrænsningerne ved 3-akse opsætninger, hvilket reducerer opsætningstiderne betydeligt og muliggør produktion af dele med 'undercut'-funktioner i en enkelt operation.
