توضیحات محصول

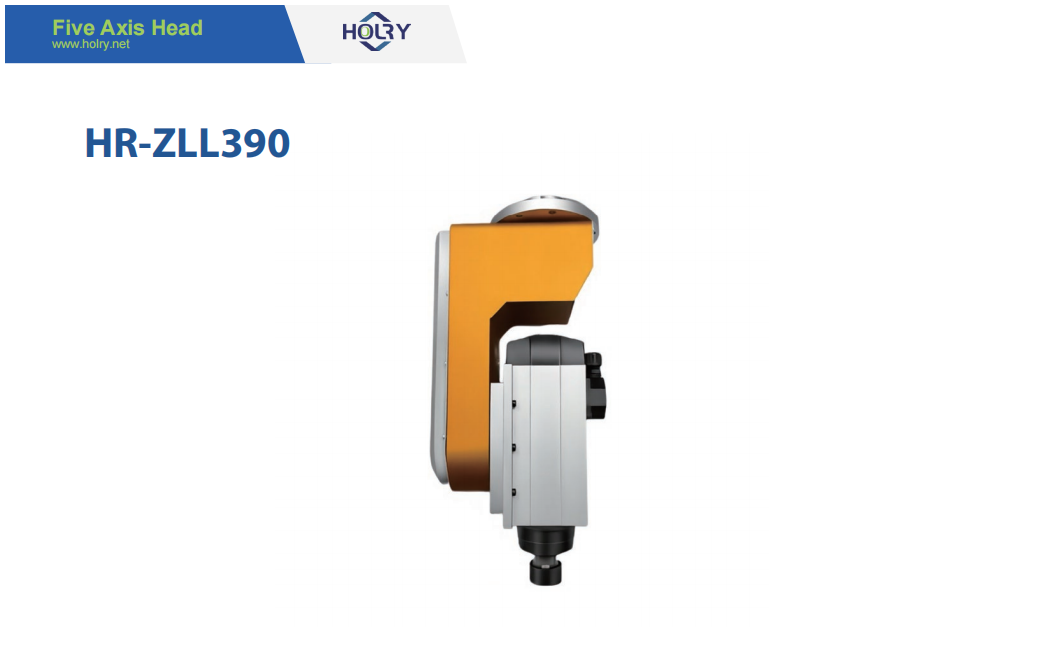

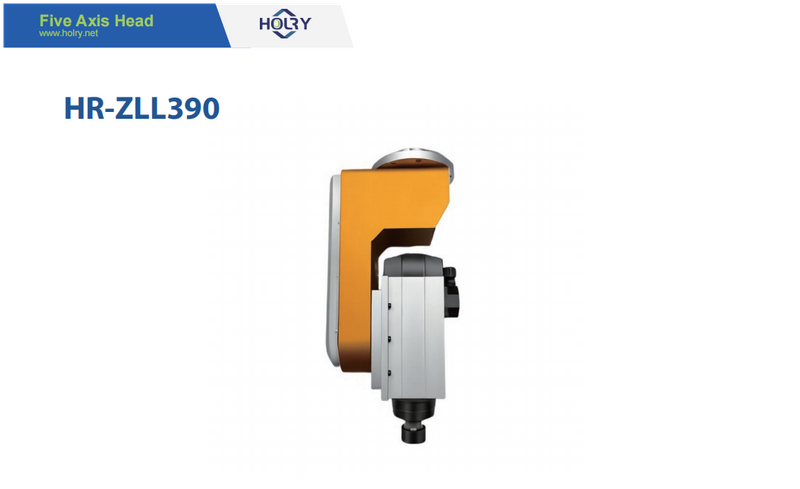

HOLRY HR-ZLL390 یک سر فرز 5 محوری CNC با کارایی بالا و میان رده است که برای پر کردن شکاف بین چابکی و قدرت طراحی شده است. با داشتن ساختار قوی دو محوره A/C (چرخش دوگانه) ، برای ماشینکاری پیوندی 5 محوره هندسه های پیچیده بهینه شده است. HR-ZLL390 این انتخاب برتر برای سازندگانی است که به دنبال تعادلی از تکمیل با سرعت بالا و برش سنگین متوسط در صنایع هوافضا، پزشکی و قالبهای پیشرفته هستند.
پاسخ دینامیکی بهینه شده: ZLL390 با ساختار میرایی با استحکام بالا طراحی شده است که ارتعاشات هارمونیک را به حداقل می رساند و حتی در حین کانتورینگ سریع 5 محوره سطحی شبیه به آینه را تضمین می کند.
گشتاور و ظرفیت بار برتر: به عنوان یک ارتقاء استراتژیک به HR-ZLL300، مدل 390 دارای کاهندههای دنده تقویتشده و تکیهگاههای بزرگتر یاتاقان است که امکان حذف مواد و قطر ابزار بزرگتر را فراهم میکند.
تکرارپذیری زیر میکرون: مجهز به رمزگذارهای مطلق ممتاز، دقت موقعیت یابی ثابت 0.005 میلی متر دلار را به دست می آورد و تحمل های سخت مورد نیاز برای پره های توربین و ایمپلنت های پزشکی را برآورده می کند.
مدیریت حرارتی پیشرفته: یک مدار خنک کننده مایع یکپارچه از میان موتورهای دوک و محور عبور می کند تا انبساط حرارتی را سرکوب کند و ثبات TCP (نقطه مرکز ابزار) را در طول چرخه تولید 24 ساعته حفظ کند.
یکپارچهسازی Plug-and-Play: کاملاً با کنترلکنندههای CNC استاندارد صنعتی، از جمله زیمنس 840D، Fanuc 31i، و Heidenhain TNC 640 سازگار است ، که امکان مقاومسازی بدون درز را برای ماشینهای دروازهای و بریج فراهم میکند.
| قسمت شماره | HR-ZLL390 | |
| مواد | آلومینیوم ریخته گری | |
| واحد | محور A | محور C |
| سروو موتور | 80SE100-57530 | 80SE100-57530 |
| گیربکس | هارمونیک | هارمونیک |
| نسبت | 1:120 | 1:120 |
| گشتاور نامی (نیوتن متر) | 67 | 67 |
| حداکثر گشتاور آنی (نیوتن متر) | 167 | 167 |
| محور حداکثر زاویه چرخش | ± 110 | ± 360 |
| دقت موقعیت یابی محور | 1 Arcmin | 1 Arcmin |
| وزن (کیلوگرم) | 12 |
|
| طول آونگ محور اصلی | ≤200 میلی متر | |
| محدوده قدرت اسپیندل | 1.5-6 کیلو وات | |
اجزای هوافضا: ماشینکاری دقیق پروانههای کوچک تا متوسط، بلیسکها و براکتهای ساختاری.
ساخت تجهیزات پزشکی: تولید سریع ایمپلنت های ارتوپدی پیچیده و ابزارهای جراحی تخصصی.
مهندسی خودرو: اجزای پیچیده سیستم سوخت، نمونه های اولیه موتور و قالب های روشنایی.
قالب و قالب دقیق: فرز با حفره عمیق چند محوره برای قالب های تزریقی که نیاز به پرداخت با سرعت بالا دارند.
HR -ZLL390 نشان دهنده 'نقطه شیرین' برای مهندسی دقیق است. این قدرت برش افزایش یافته یک سر بزرگتر را بدون جرم سنگین که پاسخ دینامیکی را کاهش می دهد ارائه می دهد. با ادغام ZLL390 در ابزار ماشین خود، محدودیتهای تنظیمات 3 محوره را از بین میبرید و زمان راهاندازی را به میزان قابل توجهی کاهش میدهید و امکان تولید قطعات با ویژگیهای 'Undercut' را در یک عملیات واحد فراهم میکنید.
