Descrizione del prodotto

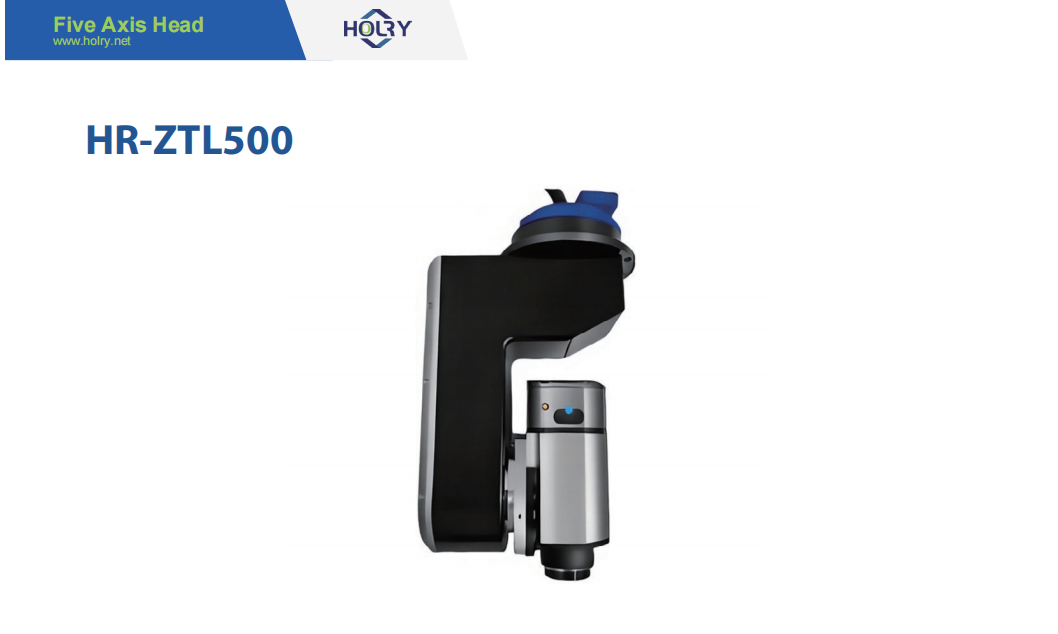

HOLRY HR-ZTL500 è una testa di fresatura a 5 assi per impieghi gravosi e ad alta precisione, progettata per lavorazioni simultanee complesse. Progettato per l'integrazione in macchine a portale CNC su larga scala e centri di lavoro a ponte, l'HR-ZTL500 eccelle nelle operazioni a coppia elevata in cui la precisione geometrica e la finitura superficiale sono fondamentali. Dotato di una robusta struttura A/C a doppio asse (doppia oscillazione) , fornisce la versatilità necessaria per la contornatura 3D complessa e la fresatura di cavità profonde.
Rigidità superiore per tagli pesanti: Costruita con leghe ad alta resistenza e smorzamento ottimizzato, la ZTL500 riduce al minimo le vibrazioni anche durante la rimozione di materiale aggressivo in acciaio temprato o titanio.
Precisione inferiore al micron: dotato di encoder ad alta risoluzione e riduttori di precisione, che garantisce ripetibilità e precisione di posizionamento eccezionali per tolleranze di livello aerospaziale.
Elevata capacità di carico: rispetto alla serie ZLL, HR-ZTL500 è specificamente progettato per gestire diametri di utensili più grandi (compatibile HSK-A100 / BT50) e forze di taglio più elevate.
Gestione termica avanzata: i cicli di raffreddamento a liquido integrati mantengono temperature costanti del mandrino, prevenendo l'espansione termica e garantendo stabilità a lungo termine durante i cicli di produzione 24 ore su 24, 7 giorni su 7.
Integrazione CNC perfetta: pienamente compatibile con i controller leader del settore tra cui Siemens 840D, Fanuc 31i e Heidenhain TNC 640.
| Parte n. | HR-ZTL500 | |
| Materiale | Ghisa | |
| Unità | Asse A | Asse C |
| Servomotore | 80SE100-57530 | 80SE100-57530 |
| Cambio | Armonico | camper |
| Rapporto | 1:181 | 1:104.43 |
| Coppia nominale (Nm) | 167 | 215 |
| Massimo. Coppia istantanea (Nm) | 568 | 680 |
| Asse Angolo di rotazione massimo | ±110 | ±360 |
| Precisione di posizionamento dell'asse | 1Arcmin | 1Arcmin |
| Peso (chilogrammi) | 85 | |
| Lunghezza del pendolo dell'albero principale | ≤228MM | |
| Gamma di potenza del mandrino | 1,2-15KW | |
Aerospaziale: produzione di componenti strutturali complessi, alloggiamenti di motori e longheroni alari.
Die & Mould: fresatura ad alta efficienza di stampi per iniezione e stampaggio di grandi dimensioni per il settore automobilistico.
Settore energetico: lavorazione di precisione di componenti di turbine eoliche e riduttori industriali pesanti.
Settore marittimo e difesa: pale di eliche su larga scala e hardware marittimo specializzato.
Scegliere HR-ZTL500 significa investire in una soluzione che colma il divario tra precisione ad alta velocità e durata industriale . L'impegno di HOLRY per il design modulare consente configurazioni di mandrini personalizzate per soddisfare i vostri requisiti specifici di coppia e numero di giri, garantendo un adattamento perfetto alla vostra infrastruttura CNC esistente.
